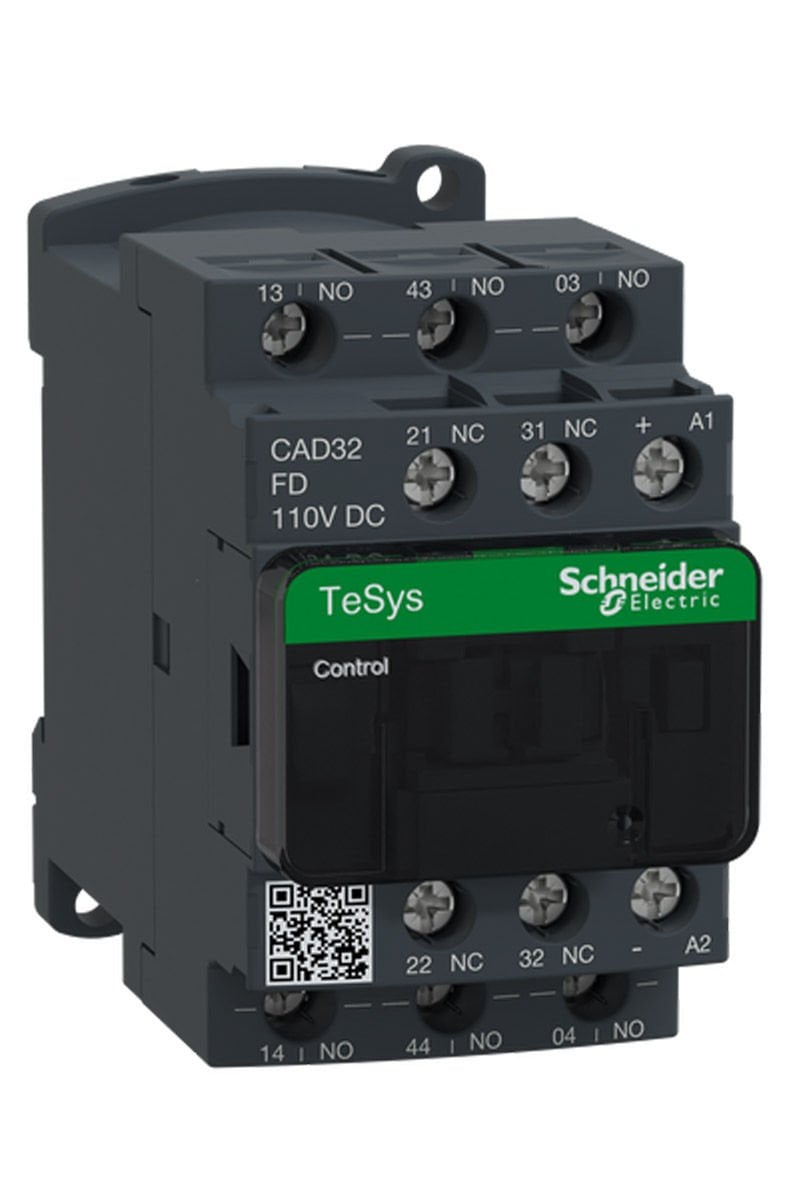

SCHNEIDER CAD32FD 3NA+2NK 110V DC YARDIMCI KONTAKTÖR
Yorum Yap
826,34 TL
2.754,48 TL
86,31 TL den başlayan taksitlerle!!
Schneider Kontaktör
Ürün Özellikleri
Seri
:
TeSys
TeSys Deca
TeSys Deca
Ürün adı
:
TeSys CAD
Ürün ya da bileşen tipi
:
Kontrol rölesi
Ürün grubu
:
CAD
Kontaktör uygulaması
:
Kontrol devresi
Tamamlayıcı Özellikler
Kullanım kategorisi
:
AC-15
DC-13
AC-14
DC-13
AC-14
Kutup kontak düzenleme
:
3 NA + 2 NK
[Ue] nominal çalışma voltajı
:
<= 690 V AC 25...400 Hz
Kontrol devresi tipi
:
DC standart
Kontrol devresi gerilimi
:
110 V DC
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947
[Ith] klasik açık hava termik akımı
:
10 A -de <60 °C
IRMS Nominal Kapama Kapasitesi
:
140 A AC 'e uygun IEC 60947-5-1
250 A DC 'e uygun IEC 60947-5-1
250 A DC 'e uygun IEC 60947-5-1
[Icw] nominal kısa süreli dayanma akımı
:
100 A - 1 sn
120 A - 500 ms
140 A - 100 ms
120 A - 500 ms
140 A - 100 ms
Ilgili Sigorta Dezeri
:
10 A gG 'e uygun IEC 60947-5-1
[Ui] nominal yalıtım voltajı
:
600 V UL Sertifikali
600 V CSA Sertifikali
690 V 'e uygun IEC 60947-5-1
600 V CSA Sertifikali
690 V 'e uygun IEC 60947-5-1
Montaj desteği
:
Ray
Plaka
Plaka
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Sıkma torku
:
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Kontrol devresi gerilim limitleri
:
0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
Çalışma süresi
:
53...72 msn bobin enerjileme ve NA kapama
16...24 msn bobinin enerjisini kesme ve NA açma
47...63 msn bobin enerjileme ve NK açma
15...25 msn bobinin enerjisini kesme ve NK kapama
16...24 msn bobinin enerjisini kesme ve NA açma
47...63 msn bobin enerjileme ve NK açma
15...25 msn bobinin enerjisini kesme ve NK kapama
Mekanik dayanıklılık
:
30 Milyon Döngü
Maksimum işletim oranı
:
180 cyc/mn
Zaman sabiti
:
28 ms
W cinsinden kalkış gücü
:
5,4 W 20 °C)
W cinsinden tutma güç tüketimi
:
5,4 W -de 20 °C
Minimum Anahtarlam gerilimi
:
17 V
Minimum anahtarlama akımı
:
5 mA
Çakışmama süresi
:
1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında
Yalıtım direnci
:
> 10 MOhm
Mekanik dayanıklılık
:
Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Yükseklik
:
77 mm
Genişlik
:
45 mm
Derinlik
:
93 mm
Ürün ağırlığı
:
0,58 kg
Ortam Koşulları
